Intel® 第12/13代Alder lake-S/Raptor Lake-S LGA1700 系列CPU
Intel® H610芯片组
2*DDR5 4800MHz SODIMM, 最大64GB
1*HDMI显示
2*LAN, 4*USB3.2, 1*USB2.0, 8bit 隔离DIO
2*RS232/422/485多模式串口
2*全长Mini-PCIe，支持PCIe信号的功能模块
1*M.2 3052/3042 B-Key，带SIM卡槽，支持5G NR模块
1*mSATA存储
DC 9-36V供电，带短路、过压和过流保护
| CPU+PCH | Intel® Alder lake-S/Raptor Lake-S 12/13th Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU，最大功耗65W Intel® H610 PCH |
| 系统内存 | 2*262-Pin SODIMM，双通道DDR5 4800MHz，最大96GB |
| 扩展接口 | 2*全长Mini-PCIe，带PCIeX1和USB2.0信号，可扩展PCIe信号的功能模块 1*M.2 3052/3042 B-Key，带SIM卡槽，带PCIeX1和USB2.0信号，支持5G NR模块 |
| Graphics | Intel® UHD Graphics, Supports DirectX 12, OpenGL 4.5，OpenCL 3.0， HDMI最高分辨率4096*2160@60Hz |
| 音频 | / |
| 以太网 | 1*Intel I210AT 千兆网，PCIe X1足额带宽，10M/100M/1000Mbps自适应，支持WOL 1*Intel I219LM 千兆网，PCIe X1足额带宽，10M/100M/1000Mbps自适应，支持WOL |
| 存储 | 1*全长mSATA，带SATA3.0信号，最高支持6Gbps的传输速度 |
| DIO | 8位隔离DIO，4位DI为2.5KV光电隔离，支持PNP和NPN模式选换； 4位DO为2.5KV光隔达林顿输出，匹配电阻内置，可根据不同驱动电流进行选换；脉冲周期达到2ms/次脉冲波 |

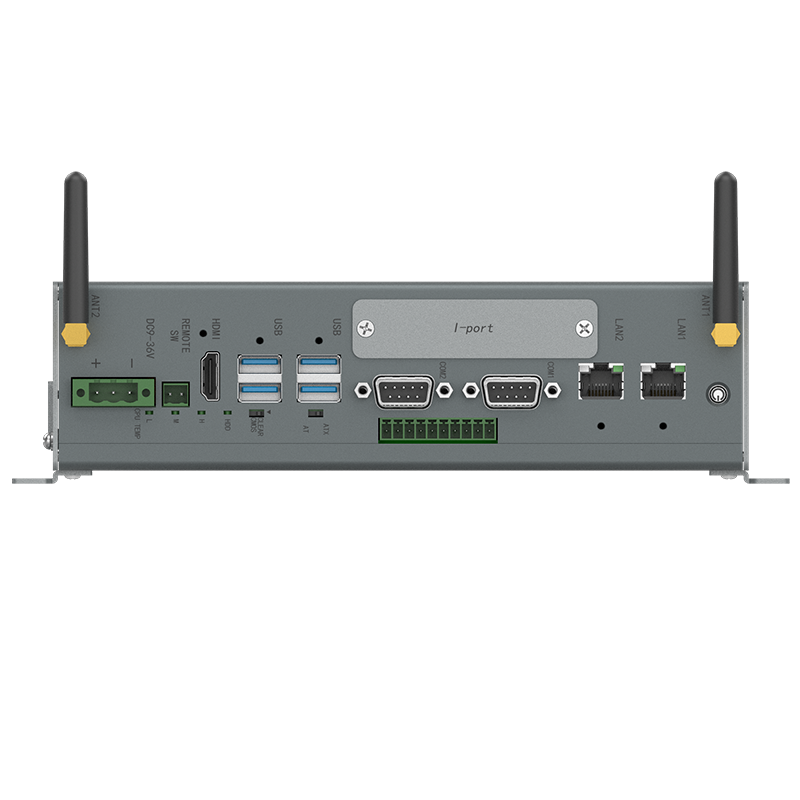

| I/O接口 | 2*RJ45 Gig-LAN；2*USB3.2 gen2.0 Type A, 10Gbps传输速度；2*USB3.2 gen1.0 Type A, 5Gbps传输速度; 1*USB2.0 Type A（内置）；2*RS232/422/485通过BIOS设置(DB9 male); 8bit 隔离DIO；1*HDMI |
| I-Port接口 | 支持内置Mini PCIe等扩充接口引出 |
| 指示灯 | 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为报警, Yellow为高温, Green为常温） |
| 控制开关 | 1* Power按键 w/LED, 2-pin凤凰端子远程开关，AT-ATX拨码开关，Clear Cmos拨码开关 |
| 电源要求 | DC IN 9-36V, 3-pin 5.0mm间距凤凰端子座，带短路，过压和过流保护 TDP : 105.84W（I3-12100 CPU/32GB RAM/128GB SSD） |
| 安全 | 可选支持TPM2.0 |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 11，Windows 10 IoT Enterprise 2021 LTSC, Ubuntu, SuSe, Red Hat Enterprise, Wind River Linux, Wind River VxWorks 7 |
| 构造 | 铝矩型材散热外壳，SGCC箱体 |
| 颜色 | 银灰色 |

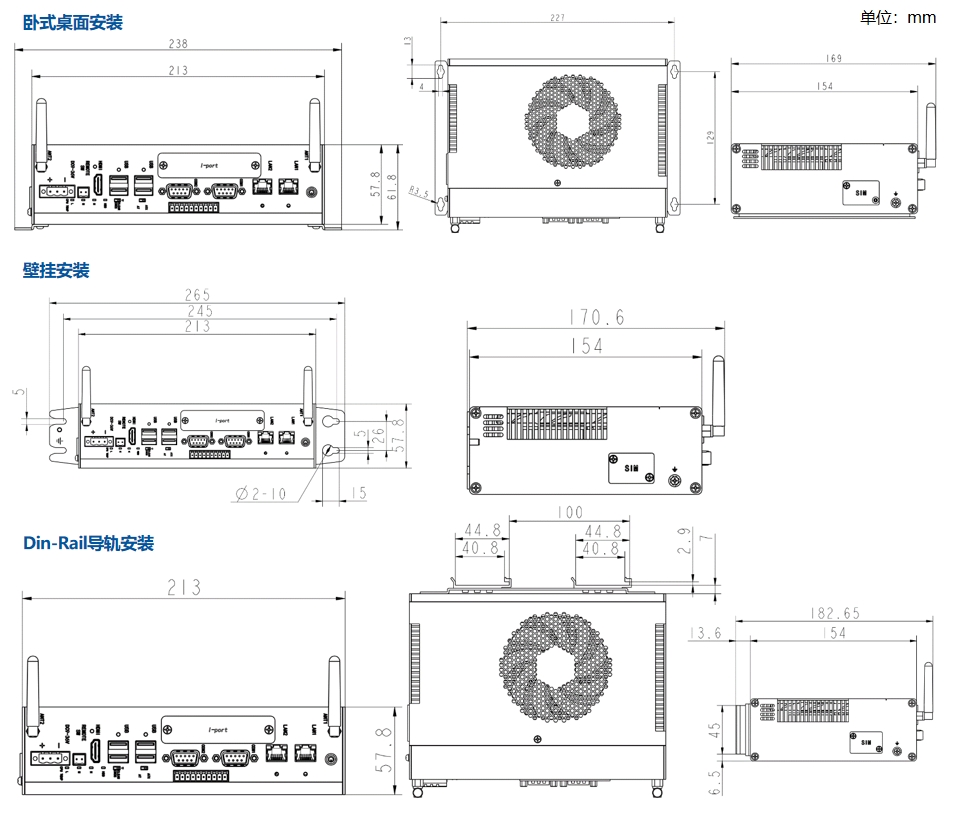

| 安装方式 | 默认卧式桌面式安装，选配壁挂安装或导轨安装 |
| 尺寸 | (W*D*H)：238*169*75.6 mm （卧式桌面安装） |
| 净重 | 2.32 KG |
| 工作温度 | -20～60℃, 宽温SSD, 空气流动 |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~95%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD） |
| 认证/EMC | CE/FCC Class A |
