2月14日，集和诚举行2023年第一季度线上新品发布会：重磅推出了高性能AIoT多架构边缘计算系统BRAV-7720/7721新产品，覆盖智慧交通，高精度机器视觉等行业。值得注意的是，这是集和诚在BRAV-7520/7521产品基础上，复刻创新，迭代升级推出来的高性能AIoT多架构边缘计算系统。BRAV-7720/7721的推出，弥补了集和诚BRAV系列在车联网市场的产品覆盖，进一步完善了系列产品在车路协同市场的布局。

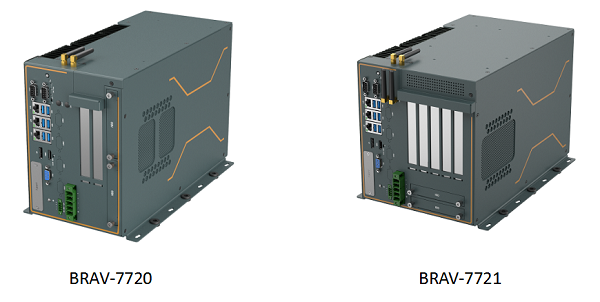

BRAV-7720/7721是一款工作站等级边缘计算系统，搭载Intel® Alder Lake-S系列处理器，Q670芯片组, 双通道DDR5内存, 双/四PCIe扩展。算力弹性化可选、完整IO功能配置、高PFC供电效能、高效率散热方案和工业等级可靠性设计, 非常适用于车联网MEC，高速路事件 检测、无人驾驶实验车载和高精度机器视觉等行业和应用。

01

CPU性能显著提升

02

超高性能核显

1. Xe架构Intel®超核芯显卡770，最多32 EUs
2. 1个分辨率高达 4K和1个分辨率为 8K显示输出
3. Windows实现Genlock（同步锁相）视频同步
4. 图形和显示虚拟化，2 个视频解码器 (VDbox)
5. VNNI 指令Intel® DL Boost 和 int8/dp4 指令+OpenVINO，提升图像AI推理性能

03

支持高频内存

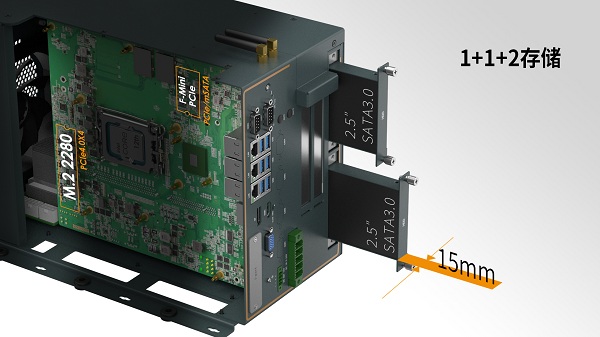

1. 1x M.2 2280 M-Key(Gen4, PCIeX4信号)，支持NVME高速固态存储盘
2. 1x F-Mini PCIe (PCIeX1或SATA信号)，自动侦测支持mSATA
3. 2x 2.5”SATA3 热插拔硬盘架, 可上15mm厚度大容量HDD, 并支持Raid0/1

05

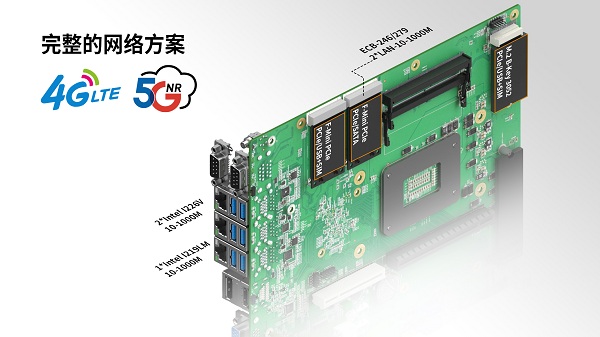

完整的网络方案

1. 2x Intel I226V+1x Intel I219LM芯片, 三千兆网口
2. 1x F-Mini PCIe (PCIeX1+USB信号)带SIM卡槽, 可支持4G LTE或Wifi无线
3. 1x M.2 B-Key 3052(PCIeX1+USB信号)带SIM卡槽，支持5G NR模块
4. 1x F-Mini PCIe (PCIeX1或SATA信号), 可选ECB-246或279双千兆网口，通过I-Port引出
5. 通过PCIe扩展槽，可选多口千兆网口或万兆网口
6. 以上完整的网络方案，使得系统既可接入多路传感设备，又可和云端通讯，也可同时无线连接移动基站，保证信号采集、数据通讯和信息发布的独立带宽

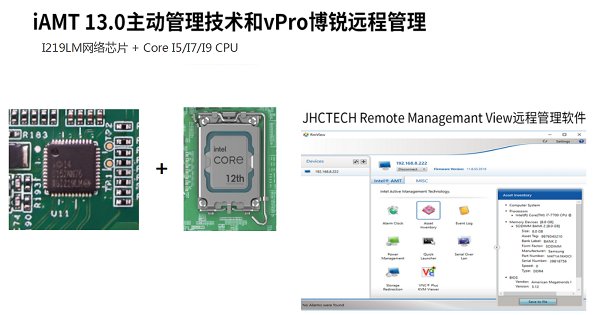

06

vPro远程管理

I219LM网络芯片 + Core I5/I7/I9 CPU

07

丰富多样的PCIe/PCI扩展

1. 从CPU上拉出的PCIe信号为超高速带宽Gen5.0/Gen4.0
2. BRAV-7720为标准双扩展，BRAV-7721则为标准4扩展设计
3. 可实现4路全PCIe扩展(2xPCIeX8+2xPCIeX4)，也可实现部分PCIe加部分PCI，或全部均为PCI的扩展方案

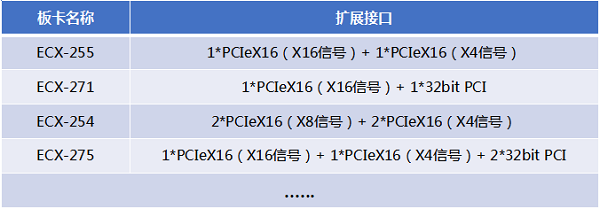

4. 除开下表内的5款扩展子卡外，也可以根据需求定制其他规格的扩展

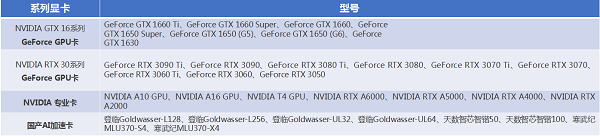

08

支持梯度算力GPU或AI加速卡

1. 362.5mm深的机身长度，可容纳长度小于等于300-320mm的卡；
2. 最高1000W功耗输出的电源，可保证双350W GPU(或者单450W+单350W）的供电需求；
3. 扩展子卡独特的供电设计，保证75W和150W加速卡，以及不同功率的GPU卡供电稳定性
4. 不同功率被动式的加速卡或GPU卡，配套不同的风道组件来散热；带风扇主动式的加速卡或GPU卡，则不需风道组件

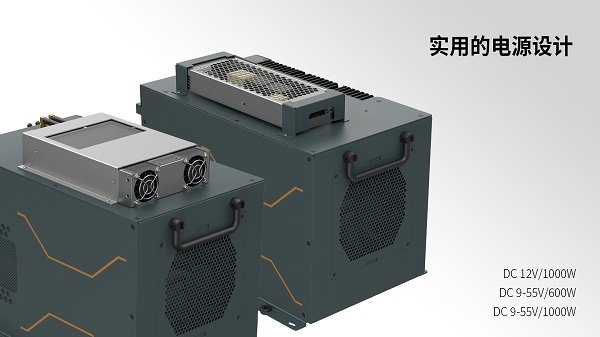

09

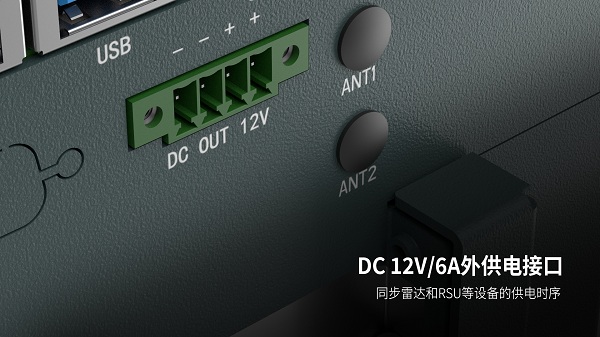

实用的电源设计

1. 四个机型采用两种功率（600W和1000W) ,  三套电源设计方案

   (DC 12V/1000W，DC 9-55V/600W和DC 9-55V/1000W)

2. DC-IN 12V非宽压供电方案，外配高PFC宽温AC-DC开关电源，用于常规AC供电环境
3. DC-IN 9-55V宽压供电方案，用于DC供电环境，主要是移动车载的场景
4. 高达96%以上的DC-DC转换效率，带欠压保护UVP、过压保护OVP、过流保护OCP和高温保护OTP

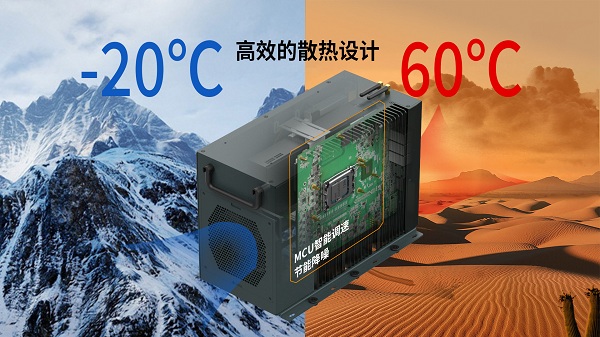

10

高效的散热设计

1. CPU和PCH采用大型铝挤型材无风扇被动散热设计，工作温度围-20~+60℃
2. IO功能卡、加速卡和GPU卡等则采用主动式风冷散热设计，依靠机箱风机通过直线型风道来实现散热
3. 70000小时寿命耐高温风机，传感器采集机箱内环温，通过MCU智能调速，保证加速卡散热的同时做到节能降噪

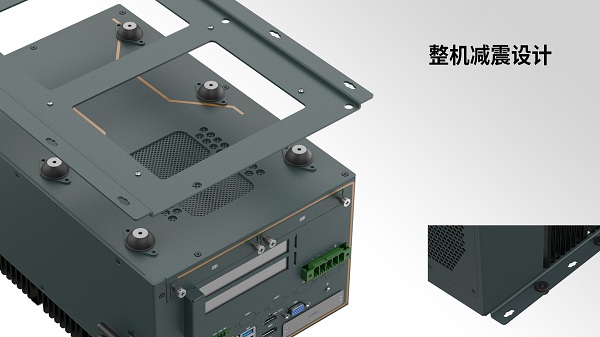

11

整机减震设计
