SIGM-3250在南昌地铁PIS系统中的应用
2022.02.04


本期导读

地铁作为城市轨道交通系统的重要组成,在国际上,每天有超过 1.2 亿人乘坐地铁通勤。为了保障铁路系统的安全和高效,越来越多先进的交通系统技术,如PIS乘客信息系统正被广泛部署。

我们乘客在日常的乘车过程中,听到的列车到站广播,列车上显示的运行信息等等,其实都是PIS系统在起作用。下面,跟着集和诚一起来深入了解地铁里的PIS系统。


(一)系统简介

乘客信息系统:Passenger Information System简称PIS,是依托多媒体网络技术,以计算机系统为核心,以车站和车载显示终端为媒介向乘客提供信息服务的系统。在正常情况下,提供乘车须知、服务时间、列车到发时间、列车时刻表、管理者公告、政府公告、出行参考、股票信息、媒体新闻、赛事直播、广告等实时动态的多媒体信息;在火灾、阻塞及恐怖袭击等非正常情况下,提供动态紧急疏散提示。

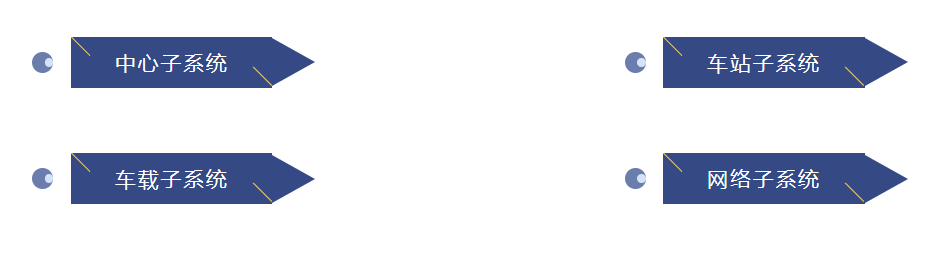

PIS系统从结构上可分为以下四个子系统,本文的应用和车载子系统相关:


(二)应用范围


  • 地铁列车车载PIS系统
  • 有轨电车车载PIS系统
  • 跨座式单轨列车车载PIS系统



(三)功能介绍

整个车载PIS系统包含:PA公共广播子系统、乘客信息显示子系统和视频监控子系统。以下为各个子系统功能介绍:


PA公共广播子系统‍


  • OCC与司机对讲:实现控制中心与司机的对讲功能。
  • OCC对客室广播:实现控制中心对客室的广播功能。
  • 驾驶室对讲:实现司机之间的对讲功能。
  • 全自动、半自动、人工广播:实现报站功能、司机对客室广播功能、紧急广播功能。
  • 广播优先级控制:实现广播优先级控制功能。
  • 广播监听:实现司机监听客室广播内容功能。
  • 广播音量自动调节:实现客室广播音量自动根据环境进行调节功能。
  • 视频伴音播放:实现视频伴音播放功能。
  • 乘客紧急报警和视频联动:实现乘客紧急报警、乘客与司机对讲功能。



乘客信息显示子系统


  • 电子导乘车显示器TGS:显示列车行驶方向运行路线、站名信息、目的地信息、开门侧、换乘站信息、到站信息和显示车厢温度和时间;
  • LCD网络电视:实现地面直播、录播内容播放,影视、时间、字幕、站点信息同步播放。



视频监控子系统


  • 乘客紧急报警联动显示
  • OCC监控
  • 驾驶室监控
  • 录像存储
  • 客室监控
  • 行车记录摄像头
  • 行车后视摄像头



(四)系统架构

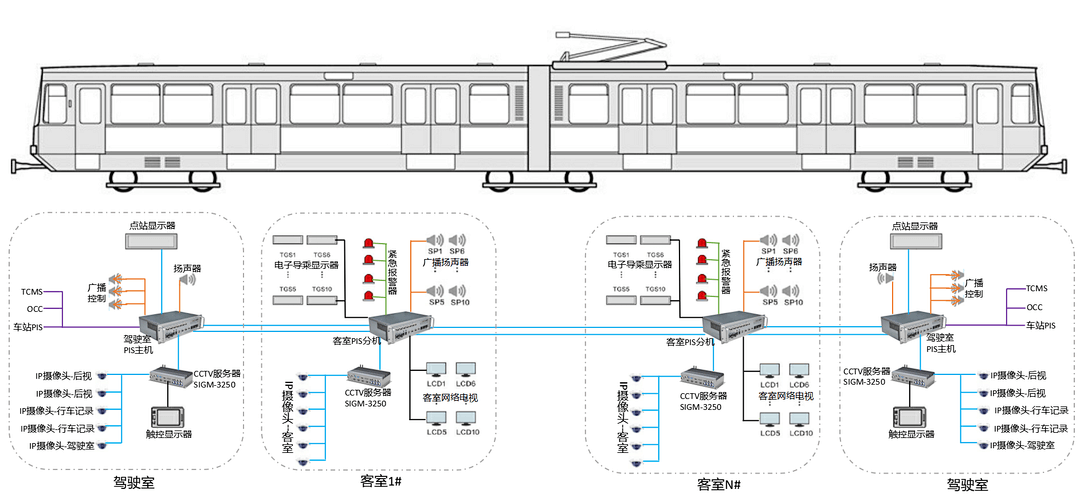

整个系统硬件构成由:驾驶室PIS主机、客室PIS分机、视频监控服务器、广播控制台、拾音器+紧急报警器、TGS电子导乘显示器、LCD网络电视、监控触摸显示器等构成。


(五)系统优势

1)高可靠性设计:嵌入式+Linux+车规级系统设计,确保系统整体可靠性和稳定性。

2)高冗余性设计:总线冗余、备用音频总线冗余、两端PIS主机和视频服务器互为冗余。

3)易维护性设计:采用模块化设计、CPCI和EIO标准化设计、集成化设计。

4)低功耗设计:采用嵌入式平台,免风扇设计,无噪音低功耗。

5)集成化设计:采用插卡式机箱设计,功能模块是在线可更换单元,减少布线,调试维护更简便。

6)分布式设计:控制器分布设置,视频监控独立于PIS主机,单点故障不会影响其他控制器正常工作。


(六)应用案例

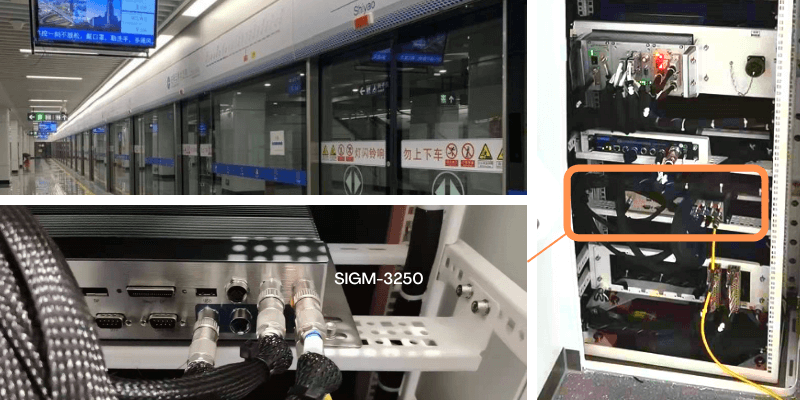

1)项目名称:南昌地铁3号线车载乘车信息系统(PIS)

2)项目时间:2021年10月

3)项目地点:江西省南昌市


(七)主要设备介绍

除开广播相关设备和显示类设备外,车载PIS系统有三个主要的设备,其中集和诚公司车载电脑SIGM-3250作为视频监控服务器。


01  视频监控服务器 SIGM-3250‍

视频监控服务器是车辆监控系统CCTV的解码、播放和存储控制设备。设备实现接收数字视频流,并进行查看、存储、上传、管理等功能设备采用箱体式设计,无风扇设计宽温工作,DC 110V供电,配套19英寸上架安装托架,可安装在车载机柜内。

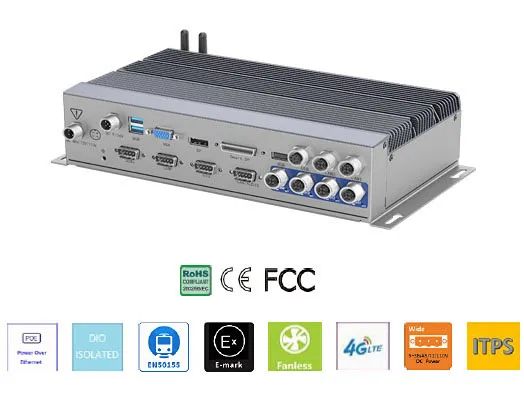

SIGM-3250 产品特性


  • 铝矩型材外壳,无风扇散热,加固结构设计
  • Intel® Skylake/Kabylake-U CPU
  • 2-Ch DDR4, On-board 4/8GB+SODIMM, 最大16GB
  • 1*DP, 1*VGA, 1*Smart Display, 三显示接口
  • 2*LAN, 4*POE, 5*USB,内置加密狗接口
  • 2*隔离COM, 8-bit Iso.DIO,可选2*CAN
  • 4*Mini PCIe(1个可选mSATA), 支持   GPS/WiFi/LTE/4G
  • EN50155, E-Mark 认证,支持TPM2.0安全加密
  • 铁标电源输入,DC 48/72/110V(±40%)宽压直流供电



02 驾驶室PIS主机‍

设备安装在司机室电气柜,是PIS系统的核心控制设备。设备包含电源模块、交换机、主控模块、MVB模块、多媒体模块。设备实现列车到站信息、联动信息的获取,预录广播信息的存储,同事输出广播终端的控制信息,实现与TCMS、radio、火灾系统的接口。设备采用CPCI结构,机箱插卡式设计,无风扇设计。


03 客室PIS分机‍

设备安装在客室电气柜,是客室终端设备的核心控制设备。设备包含电源模块、交换机、控制模块、功放模块。设备实现客室内的广播输出,连接紧急报警、摄像头、LCD等终端设备。设备采用CPCI结构,机箱插卡式设计,无风扇设计。


鉴于轨道交通相对严酷的运行条件,SIGM-3250以其坚固耐用,高性能,可靠稳定等特点成为支持轨道交通PIS系统的理想硬件,助力智慧轨道交通的快速发展。
