KMDA-3920在自动化流水线中的应用
2020.08.07


导 读

二十世纪20年代,随着汽车、滚动轴承、小型电动机和缝纫机等工业发展,机械制造中开始出现自动线,最早出现的是组合机床自动线。在二十世纪20年代之前,首先是在汽车工业中出现了流水生产线和半自动生产线,随后发展成为自动线。第二次世界大战后,在工业发达国家的机械制造业中,自动线的数目急剧增加。

自动生产线是指由自动化机器体系实现产品工艺过程的一种生产组织形式。它是在连续流水线的进一步发展的基础上形成的。其特点是:加工对象自动地由一台机床传送到另一台机床,并由机床自动地进行加工、装卸、检验等;工人的任务仅是调整、监督和管理自动线,不参加直接操作;所有的机器设备都按统一的节拍运转,生产过程是高度连续的。集和诚通过专业的设备助力流水线自动化、智能化。

机器视觉可以说工业自动化系统的灵魂之窗,视觉检测设备具有高速度、高精度、高度自动化的特点,集成传感器、计算机、数字图像处理和机器视觉等技术,在自动化流水线上,应用于产品检测、外观尺寸量测、物件/条码辨识,以及机械手臂/传动设备定位等等,都是机器视觉技术可以发挥的舞台,因此它的应用十分广泛,能够大幅度提高现有生产线的自动化水平,保障产品质量,提高生产效率。



KMDA-3920应用案例简述


近日,华中地区一家品牌客户找到集和诚,提出流水线机器视觉检测应用的需求。针对客户对产品投放环境的具体分析,集和诚给出了高性能带扩展箱体电脑配置方案。配置机型为KMDA-3920高性能带扩展箱体电脑,搭载Intel® Skylake S/Kabylake-S系列处理器,H110 芯片组, 2*DDR4 2133/2400MHz,双通道内存,8GB最大支持等高性能配置。在兼容性方面,支持奔腾/赛扬/酷睿I3/I5/I7处理器,满足各种应用需求,丰富的IO功能接口,多种PCIe、PCI扩展, 易于拆卸的L型折盖, 方便功能模块的安装, 可适用于机器视觉、视频安防和智能AI等行业的应用,满足客户的高性能智慧系统方案需求。

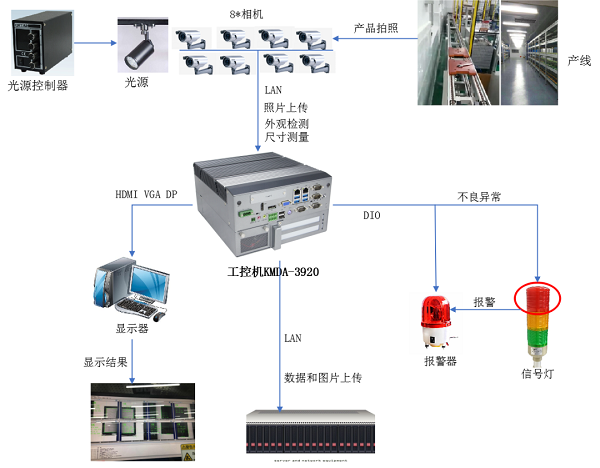

集和诚KMDA-3920场景方案由8个布置在流水线上的摄像头、光源控制器和光源、显示器、结合我们的物联机等组成。8个摄像头同时对流到指定位置的显示屏拍照,实时将照片上传至KMDA-3920物联机,通过物联机内的应用软件对所拍摄到的产品各个角度照片进行外观比对、尺寸测量,并进行分析,进而通过网络将照片及分析后的数据传输到工厂服务器保存,产品的外观检测和尺寸测量结果会通过显示器显示,当应用系统发现不良品时会在显示器上显示并通过DIO接口及时反馈给流水线指示灯,指示灯和报警器同时发出警报提醒工作人员。

自动化流水线通过KMDA-3920高性能计算功能轻松获取更多检测动态信息,减少人工成本,降低人为失误造成的不良品流出率,提高产品质量和生产效率。



KMDA-3920在视觉引导应用中的作用:采集数据+解码分析+控制输出+通讯管理

1.在3920上配置8个高清摄像机,分布在自动化流水线

2.产品经过相机后8个相机同时工作对产品拍摄;

3.照片传回机器,在软件上进行对比及尺寸测量;

4.良品不报警;

5.不良品,物联机会给自动化设备信号,发出报警


星品推荐

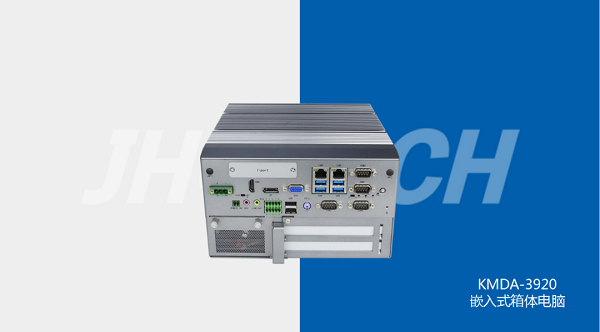

KMDA-3920是一款高性能带扩展箱体电脑,搭载Intel® Skylake S/Kabylake-S系列处理器,H110 芯片组, 2*DDR4 2133/2400MHz,双通道内存,最大支持8GBHDMI+DP+VGA三显示接口, 2*LAN, 4*USB3.0, 1*Mini PCIe, 支持4GWifi/BT等无线功能,支持1*PCIeX16扩展,可支持GTX1660Ti显卡,1*PCIeX4扩展,可连接数据采集模块,可选2*PCI扩展,支持多种功能模块的安装。1*mSATA,1*M.2, 2*2.5SATA3.0 用于存储。直流DC 12~24V宽压供电,高性能,丰富的IO功能接口,多种PCIePCI扩展, 易于拆卸的L型折盖, 方便功能模块的安装, 非常适用于机器视觉、视频安防和智能AI等行业的应用。
