ESBC系列—嵌入式单板电脑
ECM-I910

Intel 8th Whiskey lake U Core™ i3/i5/i7/Celeron

双通道DDR4 SODIMM, 支持到2400MHz, 最大32GB

1*HDMI,1*eDP,1*DP,三独立4K显示接口

2*LAN,Gig. Ethernet, 10/100/1000Mbps 自适应

4*USB3.0,2*USB2.0,4*COM,1*8-bit GPIO

1*M.2 2230 E-key,1*全长Mini PCIe, 可通过BIOS实
现mSATA信号选择, 带SIM卡槽支持4G LTE/Wifi/BT

1*SATA3.0 HDD/SSD,1*mSATA用于存储(可选)

可选支持TPM2.0, DC IN12V,可选支持9-36V宽压输入(OFX-075)。

获取报价
产品概述
ECM-I910是一款搭载Intel® Whiskey lake U CPU的工业主板+PCH Multi-Chip Package, 可选支持TPM2.0 ,可选支持1*75W电源板OFX-075,支持9-36V宽压输入。主板尺寸精巧,功能完备,适合各种紧凑型嵌入式系统应用需求,非常适用于智能交通、AI边缘计算,智能制造,智能安防等领域。
产品参数
CPU Intel® Whiskey lake U Celeron /Core I3/I5/I7 CPU
系统内存 2*260-pin DDR4 SODIMM 卧式插槽,支持2133/2400MHz,最大支持32GB
扩展接口 1*全长Mini PCIe(PCIe×1/mSATA+USB2.0信号),带Sim卡槽支持4G LTE等无线网卡
1* M.2 2230 E-key,支持千兆带宽WiFi6/BT5.0
显示 Intel Gen. 9 UHD Graphics,支持3*4K独立显示,DirectX12,HEVC/H265 HW高清编解码,动态频率可达1.2GHz
HDMI最高分辨率4096*2304@24Hz
DP最高分辨率4096*2304@60Hz
eDP 最高分辨率1600*900 @60Hz
音频 1*Mic in & Line out 采用Realtek ALC662VD高清音频芯片,支持5.1声道(可选支持)
以太网 1*Intel® I226V, 10/100/1000Mbps 自适应, 支持WOL远程唤醒
1*Intel® I219LM, 10/100/1000Mbps 自适应, 支持WOL远程唤醒
存储 1*SATA3.0 HDD/SSD,1* 全长mini-PCIe通过BIOS实现mini PCIe和mSATA信号选择
面板I/O接口 2*GbE LAN(RJ45)
4*USB3.0 gen1.0 TYPE A,1*HDMI 1.4,1*DP 1.2
内部I/O接口 2*USB2.0(2*4pin杜邦插针),
2*RS232/422/485(2个2*5pin杜邦插针),2*RS232(2个2*5pin杜邦插针),
1*8-bit DIO(2*5pin杜邦插针),1*F-audio(2*5pin杜邦插针),
1*eDP(2*10pin DF13接口),1*SM BUS(1*4pin座子),
1*SATA 3.0, 1*FAN
指示灯 1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯(Red为报警, Yellow为高温, Green为常温)
控制开关 1*Power SW,1*AT/ATX开关,1*Clear CMOS 开关,1*RST
电源要求 DC 12V(可接入OFX-075 75W电源板,支持9-36V宽压输入)
TDP:19.92W (CPU I5-8265U,8GB DDR,1*500G SSD)
看门狗定时器 可编程超时中断或系统复位,1到255秒
操作系统 Windows 10*IoT enterprise,roid,SUSE,Ubuntu,Wind River,Red Hat*Enterprise,Wind River VxWorks*7,Yocto
尺寸 (W*H):146*102mm
工作温度 0~60℃
存储温度 -40°C~85°C
存储湿度 10~90%@40°C, 无冷凝
EMC/认证 CE/FCC Class A

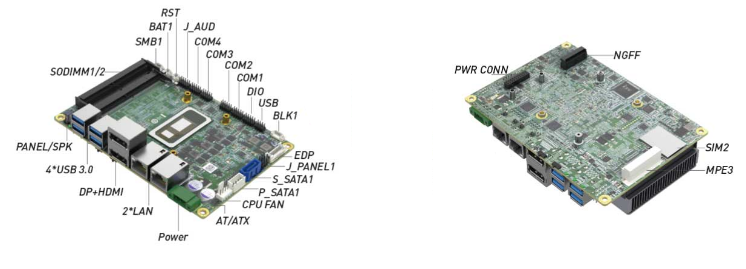

接口说明

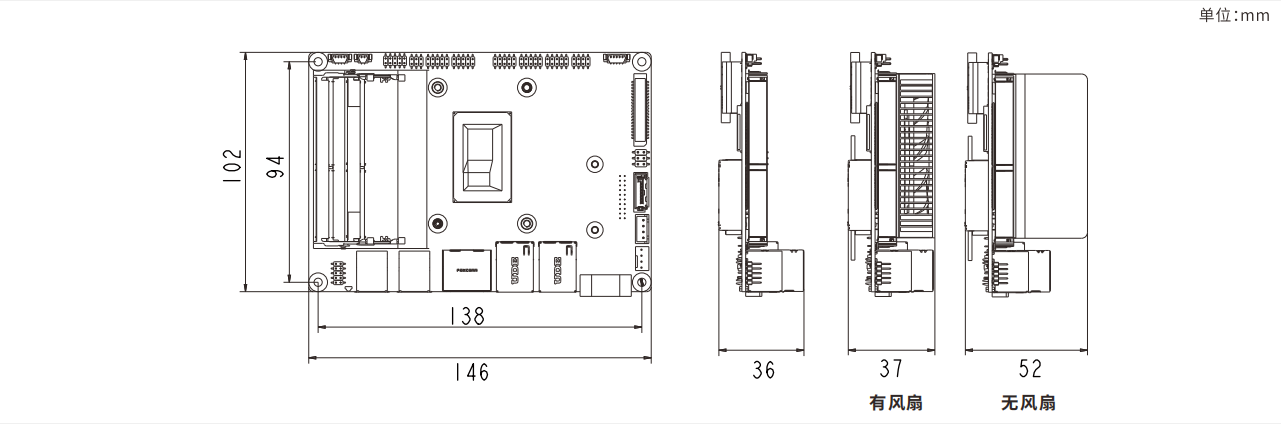

产品尺寸
