出行是人们生活中的一个重要组成部分,而随着地铁建设的不断覆盖,地铁逐渐成为人们出行的首选交通方式,传统的人工售检票方式远远不能满足人们庞大且高效率的出行需求,将自动售检票(AFC)系统应用于城市轨道交通具有重大意义。

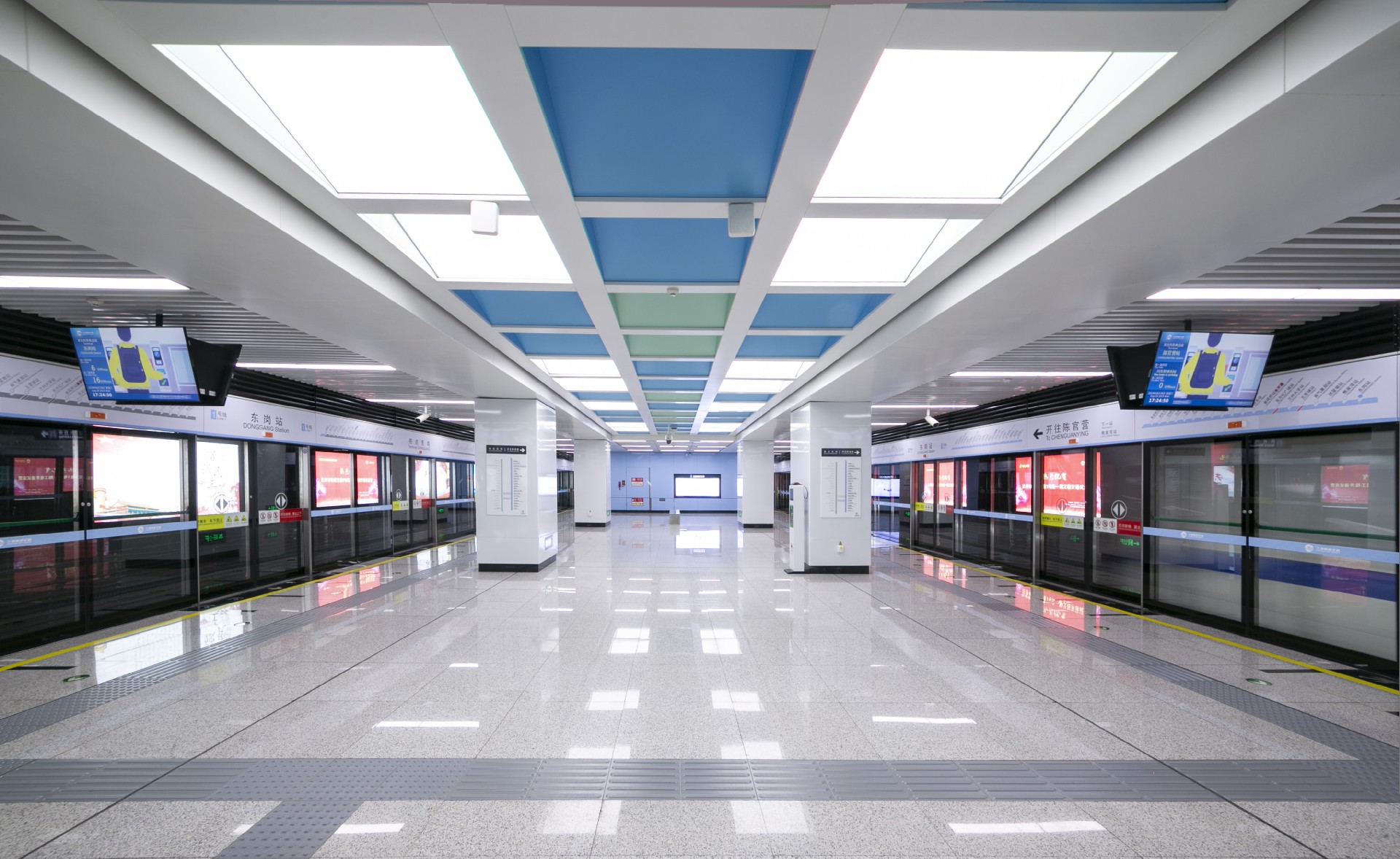

*图片来自网络
PART 01
自动售检票(AFC)系统
自动售检票(AFC)系统,已实现了联网售票、检票、计费、收费、统计、清分、管理等全过程的系统运作,实现自动购票、自动检票、自动充值和自动查询等功能。能实现如此纷繁复杂的功能,是需要依赖自身的控制系统的协调与控制,而控制系统必须承载于智能控制硬件之上。
在AFC 不断创新迭代的基础上,设计契合创新要求的新型AFC技术诉求与环境要求的AFC专用控制器显得尤为必要。为此,集和诚基于Intel® Elkhart lake Soc J6412 CPU,打造出适用于轨道交通行业的自动售检票(AFC)系统控制器SIGM-2660/2661,助力智慧城市轨道交通建设。

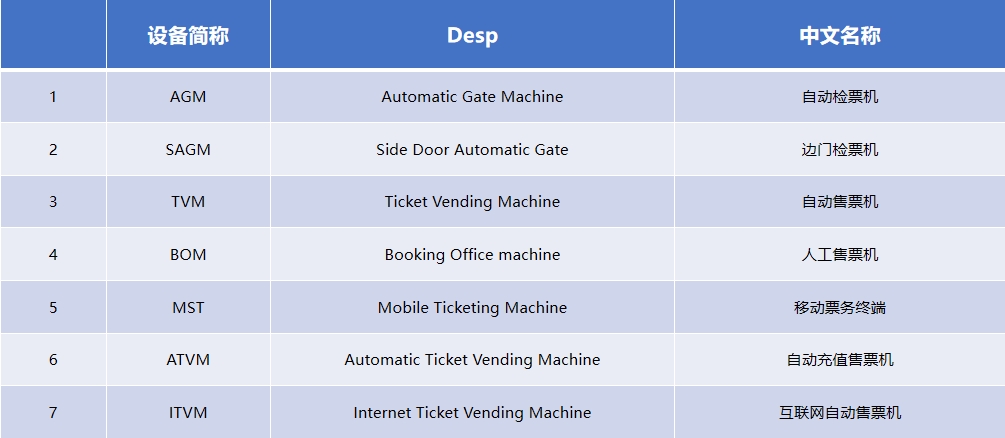

AFC系统自上而下可以分为五层架构:清分中心、线路计算机系统、车站计算机系统、车站终端设备、车票。交通AFC专用控制器配套主要针对第四层车站终端设备,主要配套设备如下:
集和诚综合AFC系统车站终端几种设备配套的空间体积、接口要求、接线、稳定抗干扰的现场调研分析,从一体化坚固设计、多种I/O接口、接线便利性、系统稳定性强、小体积作为基本思路研发设计出SIGM-2660/2661。
PART 02
设计亮点展示

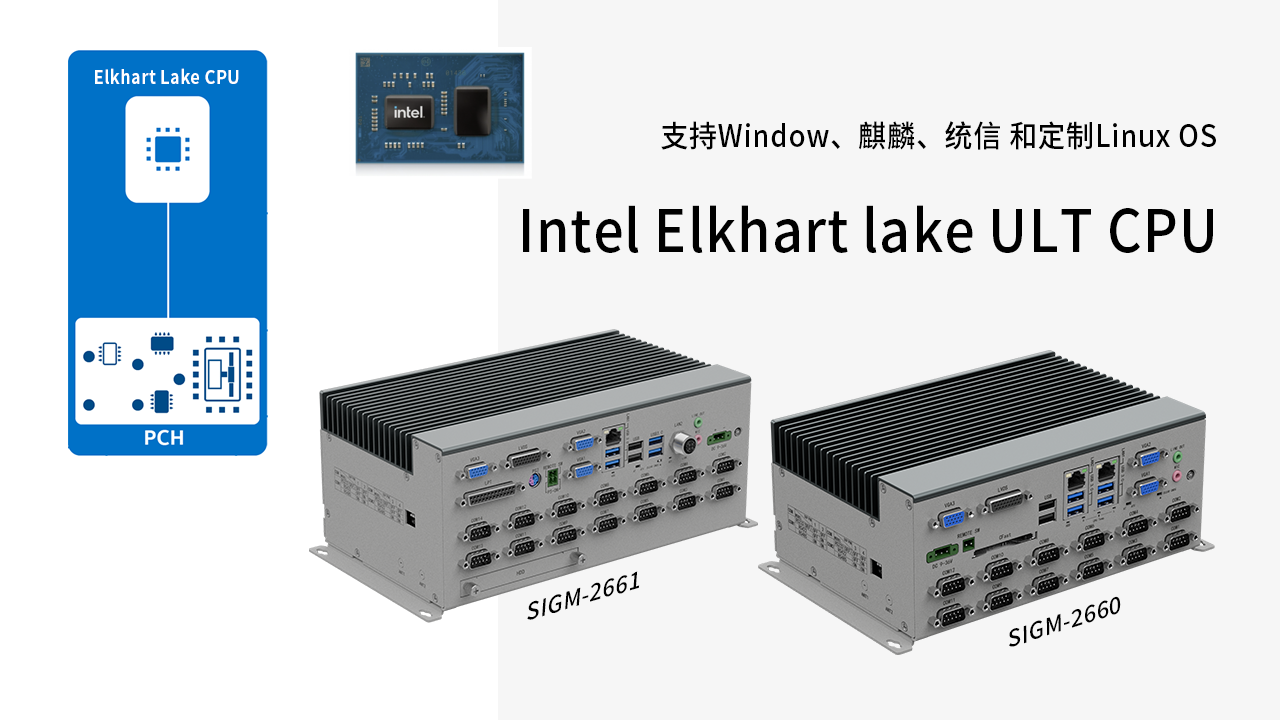

Intel X86架构,平台开放性好
搭载Intel Elkhart lake ULT CPU,可兼容Window、麒麟、统信 和定制Linux OS多操作系统。
适用AFC场景的IO设计
IO功能结合AFC系统场景化需求设计。具备2*VGA+1*VGA(1*LVDS)三独立+一复制显示、12个串口(10*RS232+2*232/422/485)、2*G-LAN(WOL)、6*USB(SB唤醒),SIGM-2661还多增加了1*LPT, 1*PS2,1*PS-ON。下面以三个重要车站终端设备(TVM、BOM、AGM)为例:
01 自动售票机(TVM)
02 半自动售票机(BOM)
03 自动检票机(AGM)
适用AFC场景的结构设计
小尺寸机型设计,单面出IO接口,易于应用布线,为用户节省安装空间。

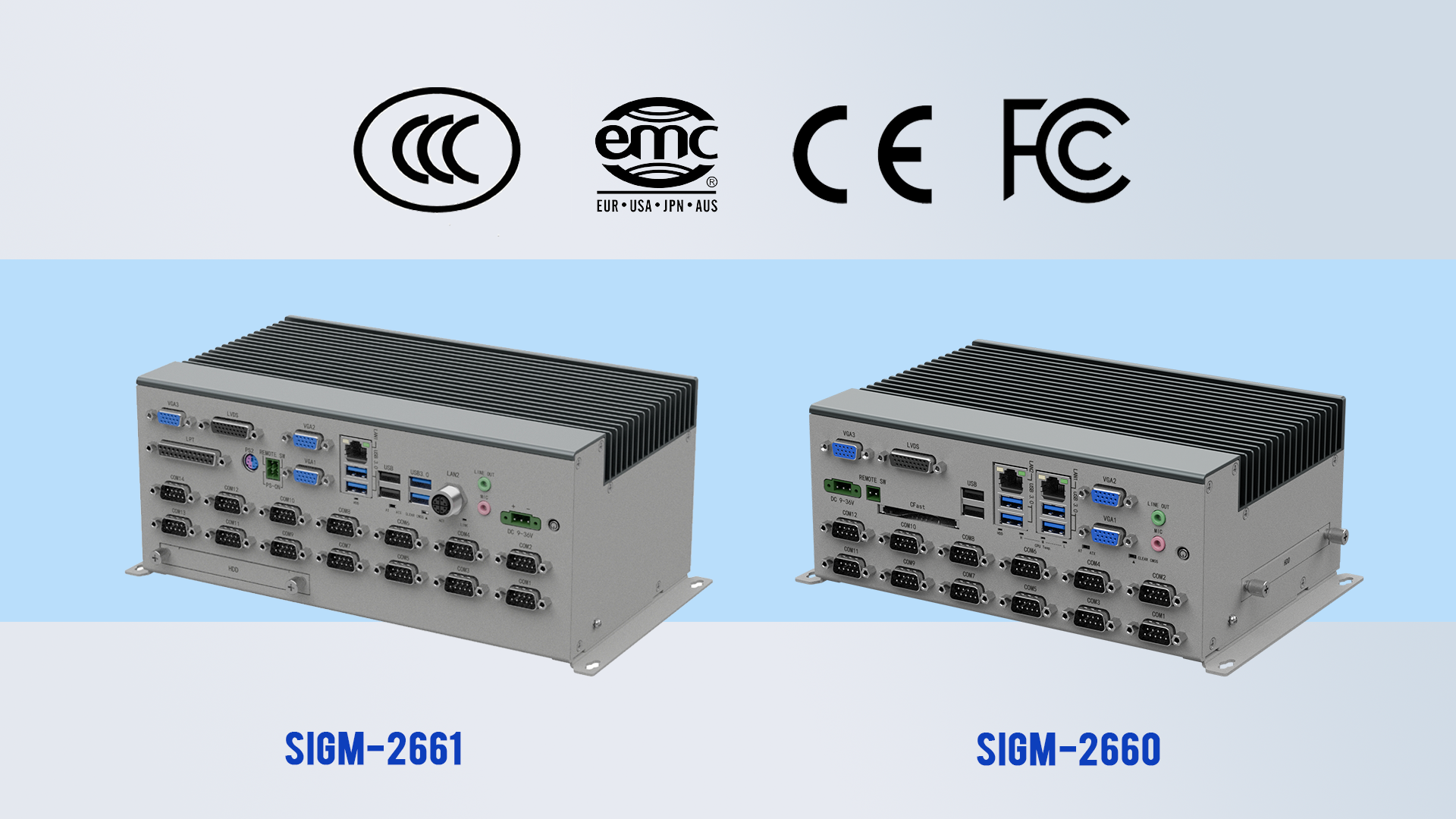

安规和EMC认证
经3C安规认证和CE/FCC EMC认证,具备超强可靠性。国际化认证可用于国内,也可以出口海外。
AFC电源远程管理
SIGM-2661具备ACPI+1*PS-ON+WOL LAN,实现对于AFC电源的远程管理。

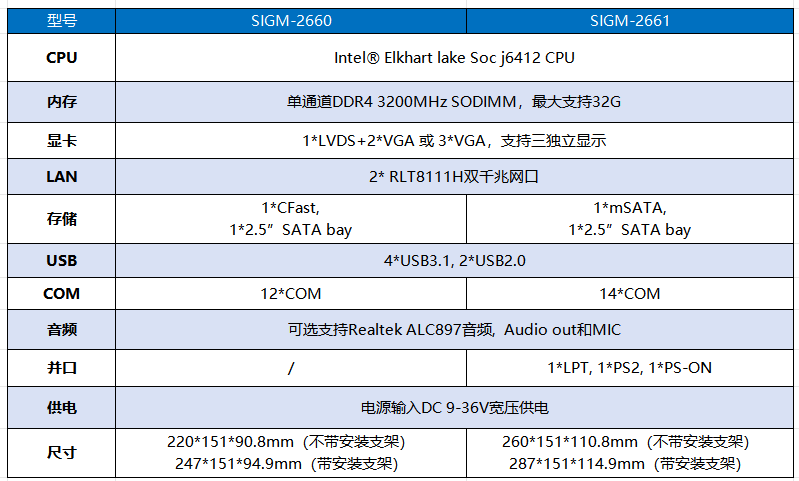

SIGM-2660/2611产品规格
PART 03
现场应用展示
日前,集和诚SIGM-2660已成功面向市场,并在多家地铁AFC系统运营商测试通过,品质值得广大用户朋友信赖。
未来,集和诚仍将以用户为中心,聚焦用户场景需求,以场景赋能产品创新,推出更多符合场景需求的创新之作。
感谢社会各界对集和诚品牌的长期关注和支持!
