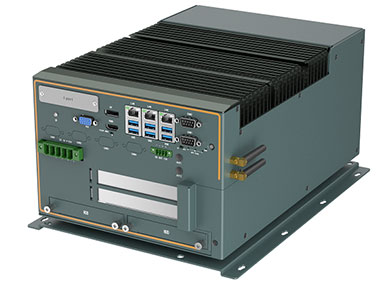

高性能AIoT多架构边缘计算系统
BRAV-7720-WP

Intel® 第12/13代 Alder lake-S/Raptor lake-S LGA1700 系列CPU

Intel® Q670芯片组

2*DDR5 4800MHz SODIMM, 最大64GB

1*DP+1*HDMI和1*VGA, 超高清8K+4K三独立显示

2*Intel® I226V 千兆网络,1*Intel® I219LM千兆网络,支持iAMT12.0

1*PCIe X16 (X16 signal)+1*PCIe X16 (X4 signal),双PCIe扩展

2*2.5”SATA3.0 Bay, 1*M.2 2280 PCIeX4 NVMe

支持TPM2.0安全加密和iVpro技术

CPU无风扇散热,AI/GPU卡高效风冷散热设计

支持450W GPU或双75W/150W AI加速卡供电

600W DC 9-55V供电,标配高PFC宽温无风扇, ACDC电源适配器

获取报价
产品概述
BRAV-7720-WP是一款工作站等级边缘计算系统,搭载Intel® Alder lake-S/Raptor lake-S系列处理器,Q670芯片组, 双通道DDR5内存, 双PCIe扩展。算力弹性化可选、完整IO功能配置、高PFC供电效能、高效率散热方案和工业等级可靠性设计, 非常适用于车联网MEC,高速路事件检测、无人驾驶实验车载和高精度机器视觉等行业和应用。
产品参数
CPU+PCH Intel® 12th-Gen Alder lake-S/13th-Gen Raptor lake-S Core™ i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU,Intel® Q670 PCH
系统内存 2*262-Pin SODIMM,双通道DDR5 4800MHz,最大64GB
扩展接口 1*全长Mini PCIe (PCIeX1+USB信号)带SIM卡槽,可扩展4G LTE模块或PCIe信号的功能模块
1*全长Mini PCIe (PCIeX1或SATA信号),SATA信号和PCIe信号自动侦测功能
1*M.2 B-Key 3052(PCIeX1+USB信号)带SIM卡,支持5G NR模块
1*M.2 2280 M-Key(Gen4, PCIeX4信号, from PCH),支持NVME高速存储盘, 或PCIe信号功能模块
1*PCIe X16(Gen5.0, X16信号, from CPU), 最高支持450W显卡和AI加速卡(卡长度需小于300mm)
1*PCIe X16 (Gen4.0, X4信号, from PCH) , 支持75W AI加速卡(卡长度需小于300mm)
Graphics Intel® UHD Graphics, Supports DirectX 12, OpenGL 4.5,OpenCL 3.0,DP最高分辨率7680*4320@60Hz,
HDMI最高分辨率4096*2160@60Hz,VGA最高分辨率1920*1200@60Hz,支持三独立显示
以太网 2*Intel I226V千兆网,PCIeX1足额带宽,10M/100M/1000Mbps自适应;
1*Intel I219LM 千兆网,10M/100M/1000Mbps自适应,支持iAMT 12.0主动管理,配置Core I5/I7/I9 CPU即支持vPro技术
存储 2*2.5”SATA3 易插拔硬盘架, 大容量15mm厚度HDD, 支持Raid0/1;
1*M.2 2280 M-key(Gen4, PCIeX4信号), 支持NVMe 超高速存储;
1*全长Mini PCIe (PCIeX1或SATA信号),自动侦测支持mSATA
DIO 可选16bit DIO, TTL信号, 可编程输入输出
I/O接口 3*RJ45 Gig-LAN;4*USB3.2(gen2.0 10Gbps速度, Type A, );2*USB3.2(gen1.0 5Gbps速度,Type A);
2*RS232/422/485(模式选换BIOS设置,DB9 male) ;
1*VGA+1*DP+1*HDMI; 2*USB2.0(内置插针); 16位非隔离DIO(2*10杜邦插针); 1*F_Audio内置插针;
I-Port接口 支持内置16bit DIO、USB2.0或者Mini PCIe和M.2功能卡等扩充接口引出
指示灯 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯(Red为报警, Yellow为高温, Green为常温)
控制开关 1* Power按键 w/LED, AT/ATX拨码开关,Clear Cmos拨码开关
电源要求 DC IN 12V, 5-pin 7.62间距凤凰端子座,带短路和过流保护, 最大输出功率1000W
TDP : 12V/9.87A 118.4W(i3-12300 CPU,16GB DDR4,128G SSD)
看门狗定时器 可编程超时中断或系统复位,1到255秒
操作系统 Windows 11,Windows 10 IoT Enterprise 2021 LTSC, Ubuntu, SuSe, Red Hat Enterprise, Wind River Linux,
Wind River VxWorks 7
构造 SGCC箱体,铝矩型材散热外壳,温控风道设计
颜色 花岗灰+黑色
安装方式 桌面式安装,配套减震安装底盘
尺寸 (L*W*H):262*374.7*178 mm
净重 8.65kg
工作温度 -20~60℃(35W CPU), 空气流动
存储温度 -40°C~85°C
存储湿度 10~90%@40°C, 无冷凝
振动 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD)
冲击 50g峰值加速度(持续11ms)(SSD);20g峰值加速度(持续11ms)(HDD)
认证/EMC CE/FCC Class A

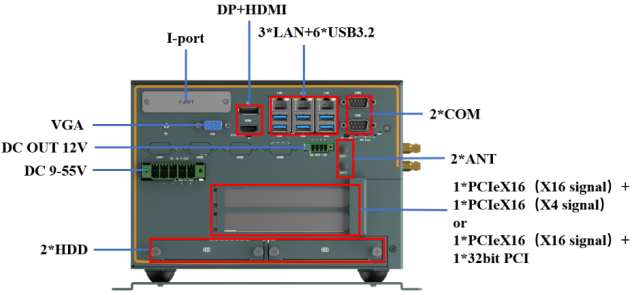

接口说明

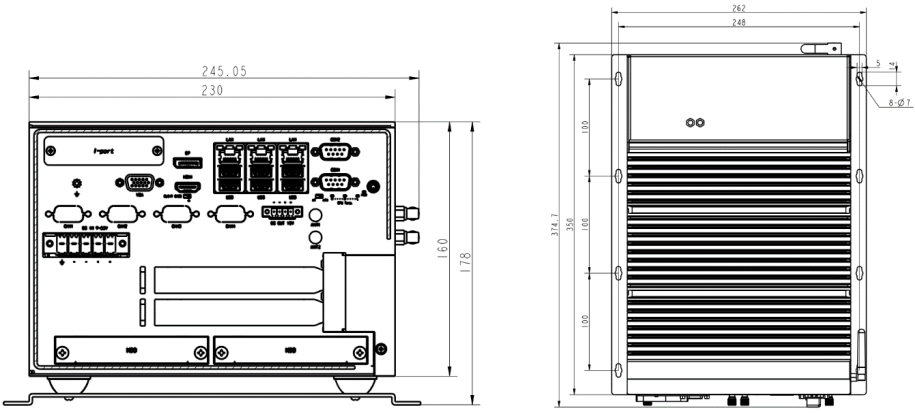

产品尺寸
