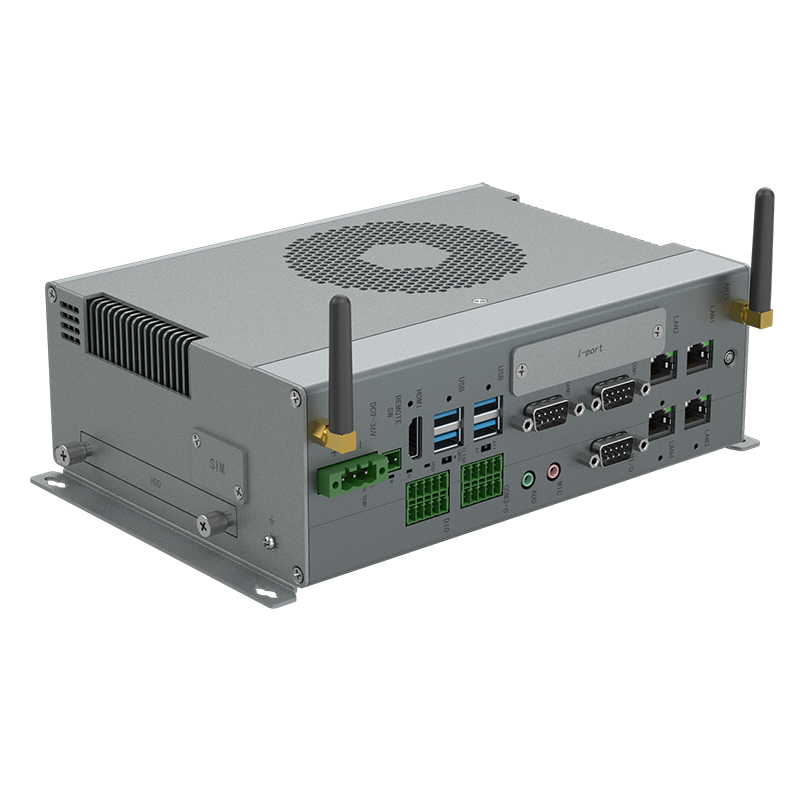

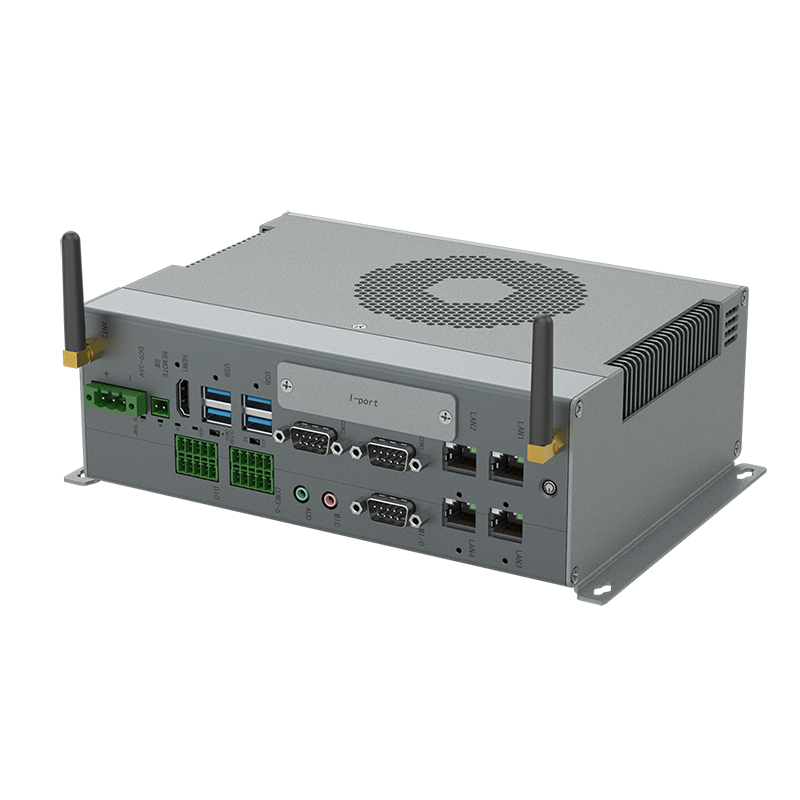

无风扇高性能箱体电脑
KMDA-7611-S

Intel® 第12/13代Alder lake-S/Raptor Lake-S LGA1700 系列CPU

Intel® H610芯片组

2*DDR5 4800MHz SODIMM, 最大64GB

1*HDMI显示

4*LAN, 4*USB3.2, 1*USB2.0, 8bit 隔离DIO

1*MIC+1*LINE OUT

2*RS232/422/485和4*RS232六串口

2*全长Mini-PCIe,支持PCIe信号的功能模块

1*M.2 3052/3042 B-Key,带SIM卡槽,支持5G NR模块

1*2.5英寸SATA3.0易插拔硬盘位和1*mSATA

DC 9-36V供电,带短路、过压和过流保护

获取报价
产品概述
KMDA-7611-S001是一款高性能箱体电脑,采用H610芯片组,搭载Intel®第12/13代Alder lake-S/Raptor Lake-S系列处理器,IO功能完整,体积大小适中,适用于无人叉车、机器视觉和工业控制等行业和领域。
产品参数
CPU+PCH Intel® Alder lake-S/Raptor Lake-S 12/13th Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1700 CPU,最大功耗65W
Intel® H610 PCH
系统内存 2*262-Pin SODIMM,双通道DDR5 4800MHz,最大64GB
扩展接口 2*全长Mini-PCIe,带PCIeX1和USB2.0信号,可扩展PCIe信号的功能模块
1*M.2 3052/3042 B-Key,带SIM卡槽,带PCIeX1和USB2.0信号,支持5G NR模块
Graphics Intel® UHD Graphics, Supports DirectX 12, OpenGL 4.5,OpenCL 3.0,
HDMI最高分辨率4096*2160@60Hz
音频 Realtek ALC897音频,1*Line out和1*MIC高保真音频,支持5.1声道
以太网 3*Intel I210AT 千兆网,PCIe X1足额带宽,10M/100M/1000Mbps自适应,支持WOL
1*Intel I219LM 千兆网,PCIe X1足额带宽,10M/100M/1000Mbps自适应,支持WOL
存储 1*2.5”SATA3易插拔硬盘架,最高支持6Gbps的传输速度
1*全长mSATA,带SATA3.0信号,最高支持6Gbps的传输速度
DIO 8位隔离DIO,4位DI为2.5KV光电隔离,支持PNP和NPN模式选换;
4位DO为2.5KV光隔达林顿输出,匹配电阻内置,可根据不同驱动电流进行选换;脉冲周期达到2ms/次脉冲波
I/O接口 4*RJ45 Gig-LAN;2*USB3.2 gen2.0 Type A, 10Gbps传输速度;2*USB3.2 gen1.0 Type A, 5Gbps传输速度;
1*USB2.0 Type A(内置);2*RS232/422/485通过BIOS设置(DB9 male) , 4*RS232(2*5Pin凤凰端子);
8位隔离DIO(2*5pin凤凰端子);1*HDMI; 1*Line out+1*Mic (3.5mm phone jack)
I-Port接口 支持内置Mini PCIe等扩充接口引出
指示灯 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯(Red为报警, Yellow为高温, Green为常温)
控制开关 1* Power按键 w/LED, 2-pin凤凰端子远程开关,AT-ATX拨码开关,Clear Cmos拨码开关
电源要求 DC IN 9-36V, 3-pin 5.0mm间距凤凰端子座,带短路,过压和过流保护
TDP : TBD
安全 可选支持TPM2.0
看门狗定时器 可编程超时中断或系统复位,1到255秒
操作系统 Windows 11,Windows 10 IoT Enterprise 2021 LTSC, Ubuntu, SuSe, Red Hat Enterprise,
Wind River Linux, Wind River VxWorks 7
构造 铝矩型材散热外壳,SGCC箱体
颜色 银灰色

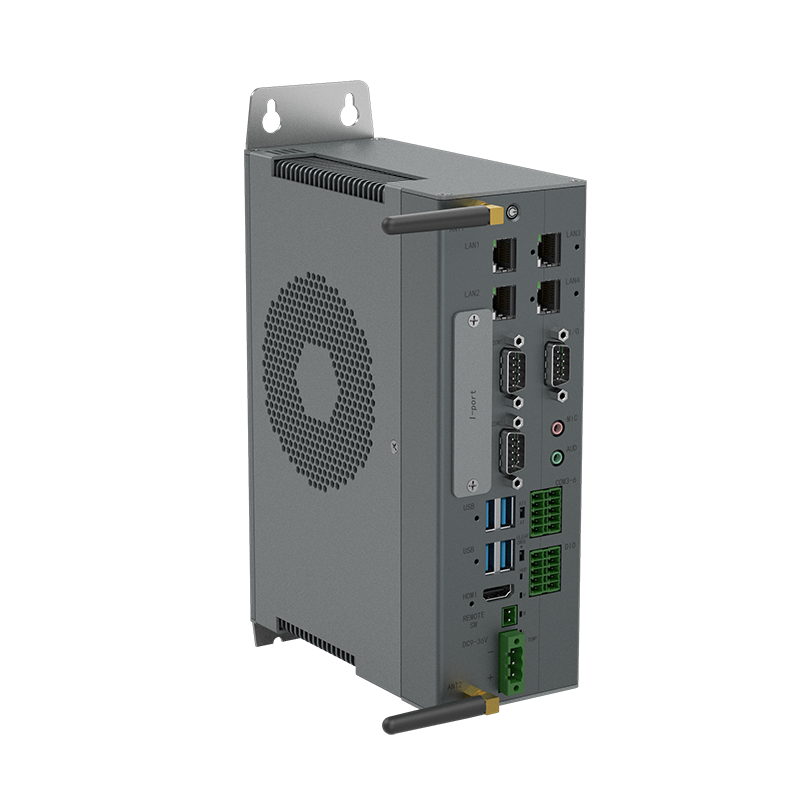

安装方式 默认卧式桌面式安装,选配壁挂安装或导轨安装
尺寸 (W*D*H):238*169*75.6 mm (卧式桌面安装)
净重 TBD
工作温度 -20~60℃, 宽温SSD, 空气流动
-10~55°C, 常温HDD, 空气流动
存储温度 -40°C~85°C
存储湿度 10~95%@40°C, 无冷凝
振动 5grms/5~500Hz/随机/工作状态(SSD); 1grms/5~500Hz/随机/工作状态(HDD)
冲击 50g峰值加速度(持续11ms)(SSD); 20g峰值加速度(持续11ms)(HDD)
认证/EMC CE/FCC Class A

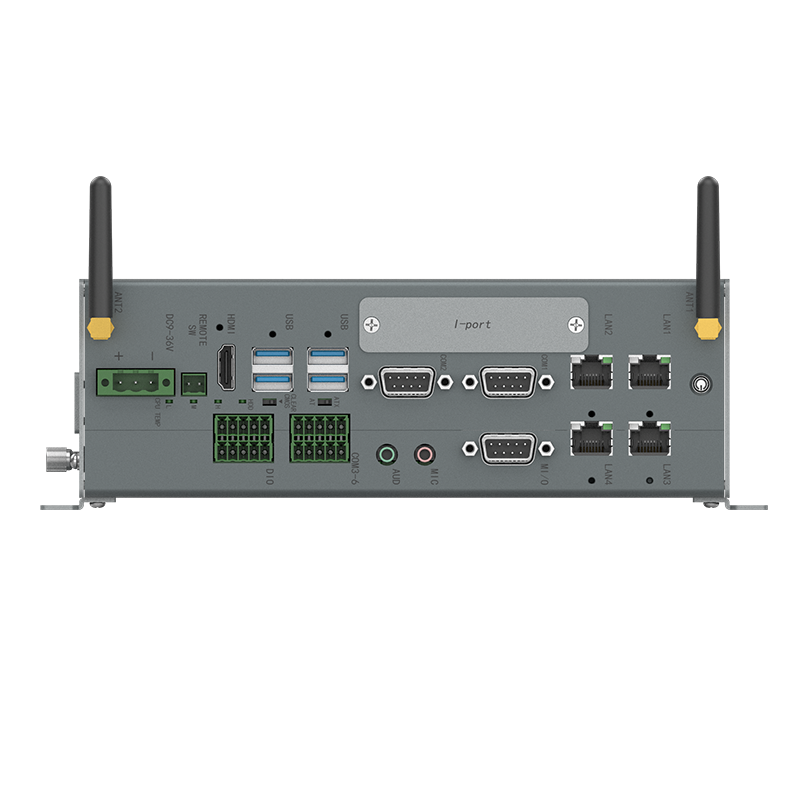

接口说明

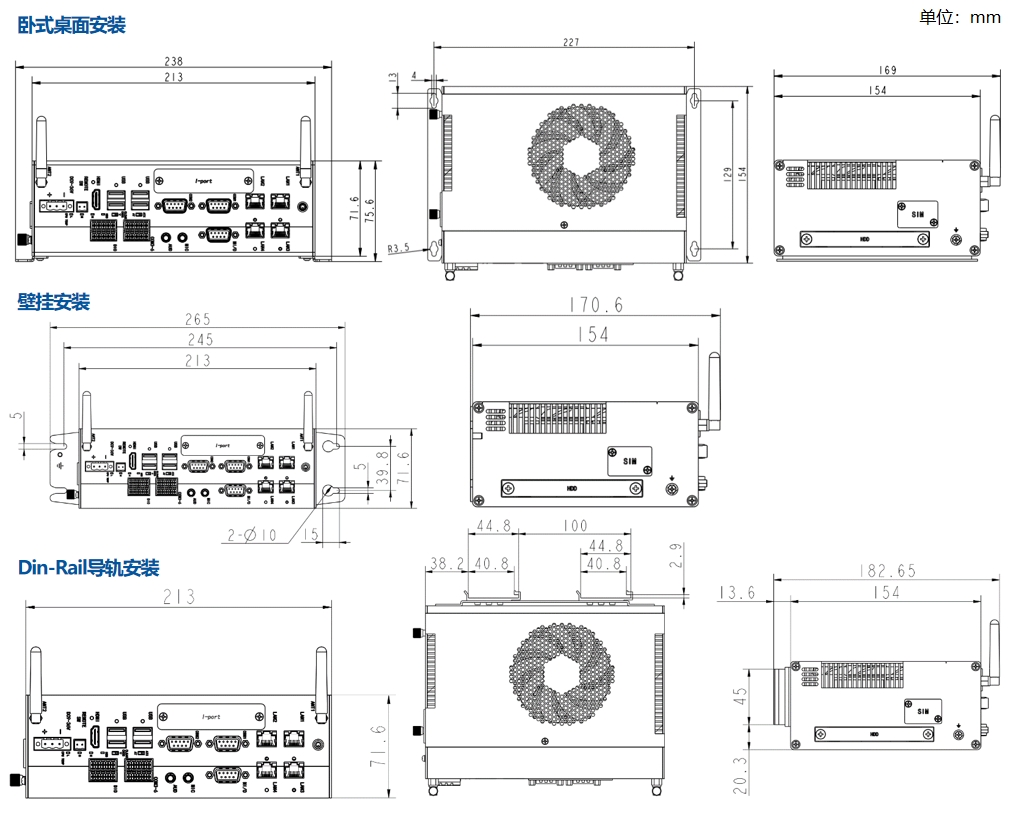

产品尺寸
