Intel® 第8/9代Coffee lake LGA1151 系列CPU
Intel® H310芯片组
2*DDR4 2400/2666MHz SODIMM, 最大64GB
支持1*DP, 1*HDMI和1*VGA三显示
2*LAN, 4*USB3.1, 2*USB2.0, 16bit Iso. DIO
2*RS232/422/485和2*RS232四串口
1*Mini PCIe(PCIe+USB),1*M.2 2242 B-Key
1*M.2 E-key 2230, 支持千兆WIFI模块
2*2.5英寸SATA3.0易插拔硬盘位和1*mSATA
宽压DC 9-36V供电, 带短路、过压和过流保护
CPU | Intel® Coffee lake 9th/8th-Gen Core™ i9/i7/i5/i3/Pentium/Celeron LGA1151 CPU,Intel® H310 PCH |
系统内存 | 2*260-Pin SODIMM, 双通道DDR4 2666/2400MHz, 最大64GB |
扩展接口 | 1*M.2 E-Key 2230, 带PCIeX1和USB2.0信号,可扩展千兆WIFI和蓝牙模块 1*全长Mini PCIe, 带SATA3.0和USB2.0信号带SIM槽,可插mSATA存储, 或可扩展4G LTE模块 |
Graphics | Intel UHD Graphics, Supports DirectX11.1, OpenGL 5.0 OpenCL 2.1,DP最高分辨率 4096*2304@60Hz, HDMI最高分辨率4096*2160@24Hz,VGA最高分辨率1920*1200@60Hz, 可同时支持2独立和1复制三显示 |
音频 | Realtek ALC662音频(选贴), 支持5.1声道 |
以太网 | 1*Intel I211AT 和1*Intel I219LM 千兆网,PCIeX1足额带宽,10/100/1000Mbps自适应,支持WOL |

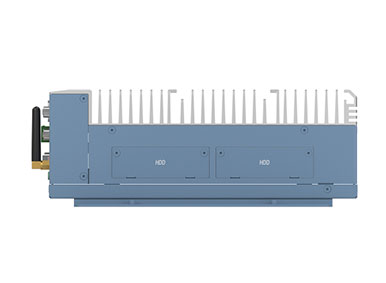

存储 | 2*2.5”SATA3 易插拔硬盘架, 最高支持 6G bit/秒的传输速度 1*全长Mini PCIe, 带SATA3.0和USB2.0, 支持mSATA存储盘 |

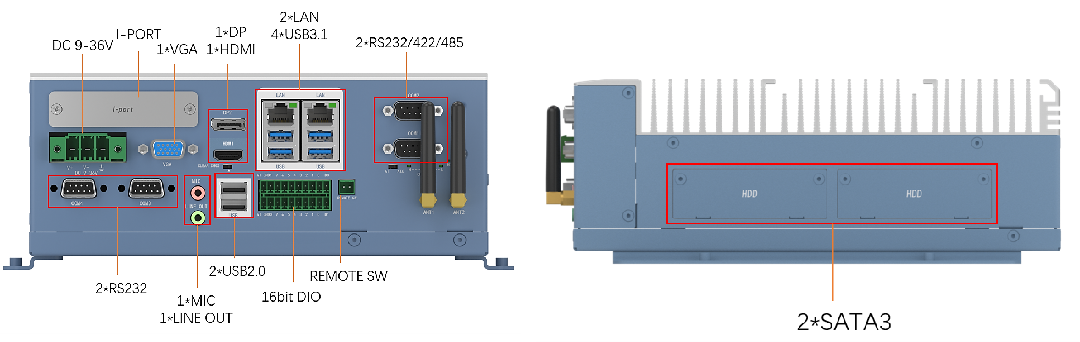

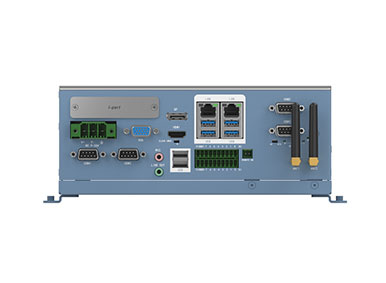

I/O接口 | 2*RJ45 Gig-LAN; 4*USB3.1 Type A, 最高支持 5Gbps的传输速度; 2*USB2.0 Type A和2*USB2.0内置插针; 2*RS232/422/485通过BIOS设置(DB9 male) , 2*RS232(DB9 male); 16位Iso. DIO(2*10pin凤凰插头)和16bit 非隔离DIO(2x10杜邦插针); 1*VGA+1*DP+1*HDMI; 1*Line out+1*Mic (3.5mm phone jack) |
I-port接口 | 支持内置16bit DIO、2*USB2.0或者M.2/Mini PCIe等扩充接口引出 |
DIO | 16位隔离DIO, 8位2.5KV光隔离输入(H:5-24V, L:0-1.5V), 8位2.5KV光隔离输出(200mA) |
指示灯 | 1*Power LED(Power按键上), 1*硬盘指示灯, 3*CPU温度等级指示灯(Red为报警, Yellow为高温, Green为常温) |
控制开关 | 1* Power按键 w/LED, 2-pin凤凰端子远程开关,AT-ATX拨码开关,Clear Cmos拨码开关 |
电源要求 | DC IN 9-36V, 3-pin 7.62间距凤凰端子座,带短路,过压和过流保护 TDP : 60.5W(i7-8700T CPU/32G DDR4/128G SSD) |
看门狗定时器 | 可编程超时中断或系统复位,1到255秒 |
操作系统 | Windows 10 Enterprise & IOT Enterprise(64 位)(CFL-R) Ubuntu、SuSe、Redhat Enterprise 1,2 (Kernel 4.14) (CFL-R) Wind River VxWorks 7 (CFL-R) |

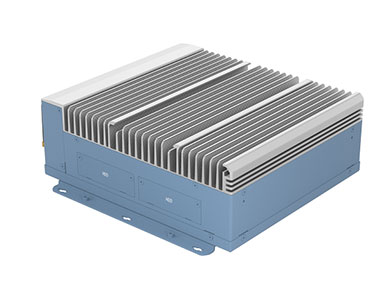

构造 | 铝矩型材散热外壳,SGCC箱体 |
颜色 | 鸽蓝色+灰白色 |
安装方式 | 桌面式安装 |

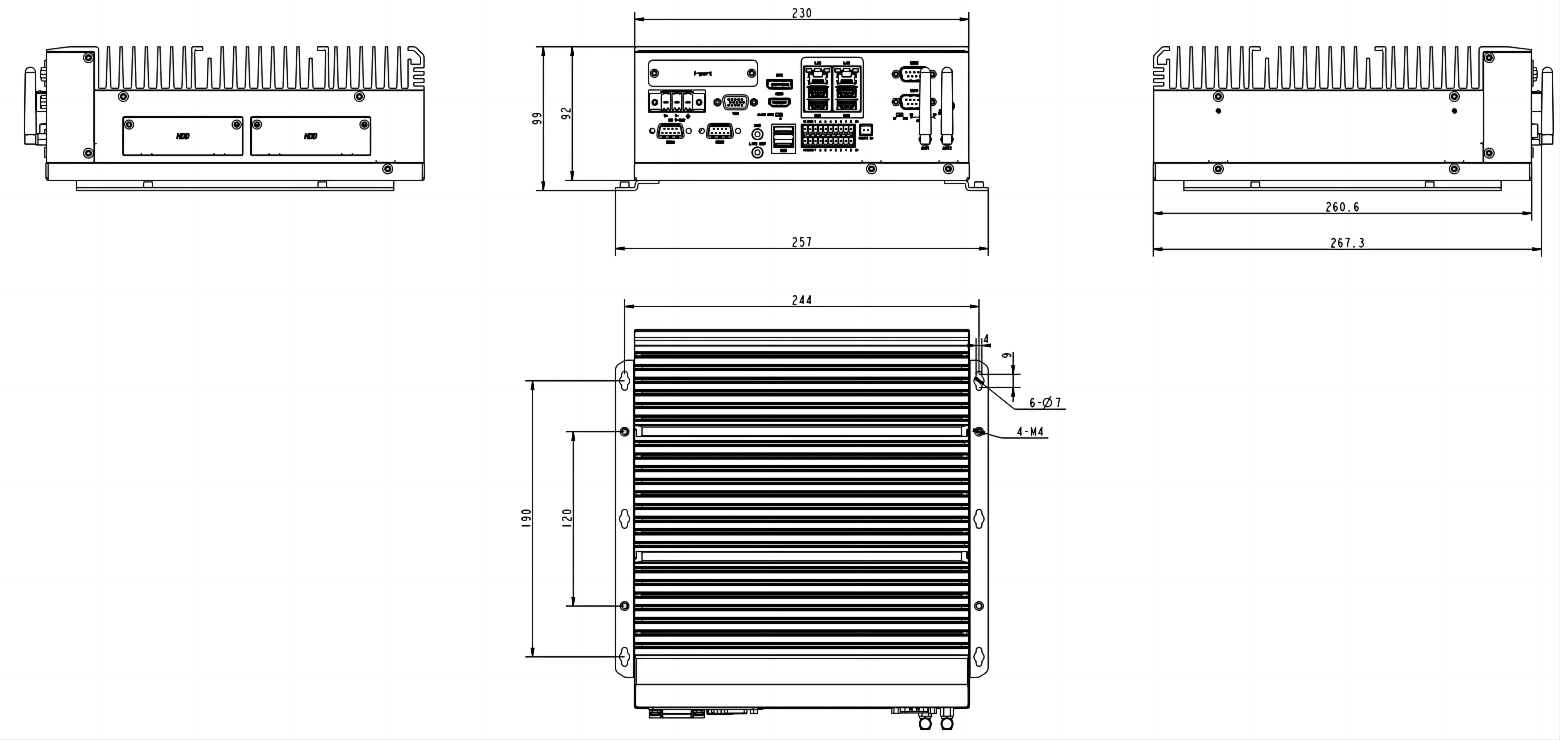

尺寸 | (L*W*H):230*267.3*92mm |
净重 | 5.1 kg |
工作温度 | -20~65℃, 宽温SSD,空气流动 -10~55°C, 常温HDD, 空气流动 |
存储温度 | -40°C~85°C |
存储湿度 | 10~90%@40°C, 无冷凝 |
振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
冲击 | 50g峰值加速度(持续11ms)(SSD);25g峰值加速度(持续11ms)(HDD) |
EMC/认证 | CE/FCC Class A |
