NODE 核心模块
NODE-I916

Intel® Meteor/Arrow Lake CPU

符合JHCTECH NODE Type 1设计规范设计

支持单通道DDR5 5600Mhz,最大48GB

2*DDI输出,1*eDP

4*PCIeX1, 1*PCIeX2,1*PCIeX4

2*SATA ,2*USB3.2,10*USB2.0,1*HDA,4*UART,GPIO,1*eSPI

DC 12V电源输入

获取报价
产品概述
NODE-I916是一款搭载Intel® Meteor/Arrow Lake CPU 的核心模块,支持单通道DDR5 5600Mhz内存,最大48GB。主板模块尺寸轻薄小巧,是一款以低功耗见长并可实现灵活扩展的经济型产品,适用于工业自动化、安防、环保、物流仓储管理方面应用。
产品参数
处理器 Intel® Core™ Ultra 5 125U Intel® Core™ Ultra 5 225U
内核数 2*P Core + 8*E Core 2*P Core + 8*E Core
线程数 14 14
主频 1.3~4.3 GHz 1.3~4.8 GHz
TDP-up 15 15
系统内存 单通道DDR5 1*260-pin SO-DIMM 槽, 支持到5600MHz, 最大48GB
NPU Intel® AI Boost, 支持 OpenVINO™,WindowsML,DirectML,ONNX RT
Graphics Intel® Graphics, Intel® Arc™ graphics,
Supports DirectX12.2, OpenGL 4.6 OpenCL 3.0,
HDMI 2.1 最高分辨率 4096x2304@60Hz, DP 1.4 最高分辨率 7680x4320@60Hz,
eDP最高分辨率 3820*2400@120Hz
MXM 3.1 Goldfinger(281-Pin) DDI
eDP
PCIeX1
USB3.2
USB2.0
PCIeX1
PCIeX2
PCIeX4
eSPI
SATA(PCIeX1)
HDA
SM BUS
Legacy IO
RTC
UART
GPIO
F-Panel: Power SW/Reset/PW-LED/HDD-LED
2
1
2
10
4
1
1
1
2
1
1
1
1
4
3
电源要求 DC 12V输入
看门狗 可编程超时中断或系统复位, 1到255秒
操作系统 Windows 10 64bit, Windows 11 64bit, SUSE, Ubuntu, Wind River, Linux
尺寸 95*82*6.4mm
工作温度 0~60℃
存储温度 -40°C~85°C
存储湿度 10~95%@40°C, 无冷凝
EMC/认证 CE/FCC Class A

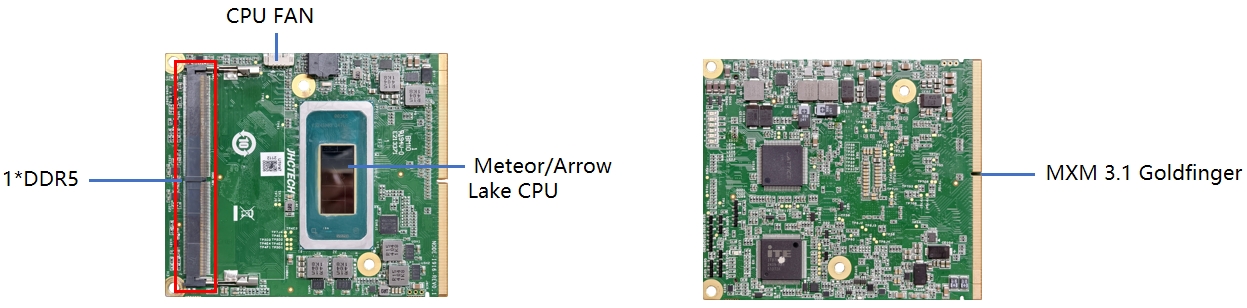

接口说明

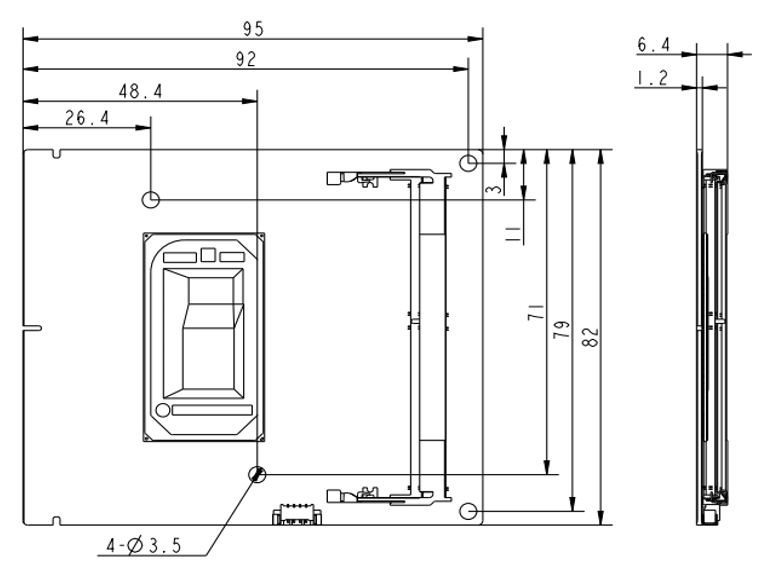

产品尺寸
