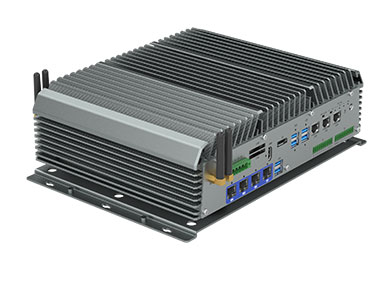

铝矩型材外壳, 无风扇散热设计
Intel®Kabylake-S/Skylake-S Core I3/I5/I7 CPU
2*DDR4 2133/2400MHz SODIMM内存, 最大32GB
MXM3.1 NVIDIA/AMDGPU模块
1*DP, 1*HDMI和1*VGA三核显,3*DP和1*HDMI四独显
3*Gig LAN, 4*POE, 6*USB3.0,3*USB2.0
2*COM, 16位隔离DIO, Audio out和Mic
2*Mini PCIe(PCIe+USB),1*M.2 2242B-Key
1*2.5" SATA3驱动架,1*mSATA；整机减震安装架
DC 6~48V宽压供电,ITPS车载管理功能
| CPU | 第六代Intel® Skylake-S/第七代Intel® Kabylake-S Celeron/Pentium/Core I3/I5/I7 CPU, LGA 1151插槽 |
| 芯片组 | Intel®Q170 |
| 系统内存 | 2*260-Pin SODIMM, 双通道DDR4 2133/2400MHz, 最大32GB |
| 扩展接口 | 1*全长Mini PCIe带PCIe X1+USB信号带SIM卡槽，1*半长Mini PCIe带PCIe X1+USB信号,1*M.2 2242 B-key 带SIM卡槽，1*全长mSATA(SATA3+USB), 同步支持双4G卡无线网络、Wifi/BT通讯及GPS/BDS导航 |
| GPU&显示 | Intel® Gen. 9 HD Graphics, HEVC/H265 HW高清编解码，核显DP和HDMI为双4K超高清显示 1*MXM3.1 GPU模块，支持NVIDIA Gforce GTX全系列和AMDRX系列最高120W功耗GPU, 3*DP和1*HDMI四4K显示 |
| 音频 | Realtek ALC662VD音频, Audioout和MIC |
| 以太网 | 2*Intel® I210AT PCIe千兆网, 10/100/1000Mbps自适应；1*Intel® I219LM PCIe千兆网支持iVpro 4*Intel® I210AT PCIe千兆网, 全带宽POE, 单路TDP 15.4W供电输出，可选为4*LAN |
| 存储 | 1*2.5" HDD SATA3减震驱动架；1*mSATA全高卡; 1*M.2 2242 B-key共三个存储 |
| DIO | 8位2.5KV光隔离输入(H:5-24V, L:0-1.5V), 8位2.5KV光隔离输出(200mA),可选16位TTL信号可编程输入输出 |
| I-port | 可选1*LPT、16位DIO, 或2*Mini PCIe和M.2功能卡接口, 如CANBUS |

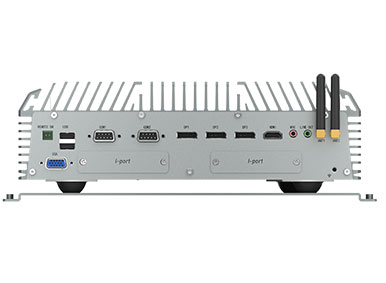

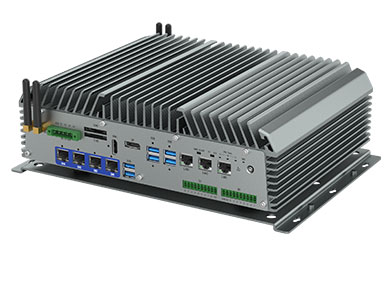

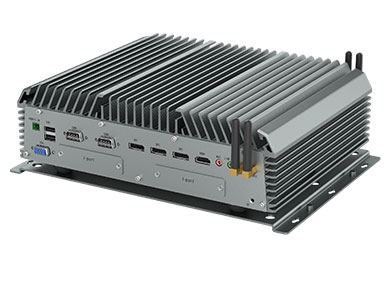

| I/O接口 | 3*RJ45 Gig-LAN, 4*RJ45 Gig-POE防脱扣件螺孔(前面板) 6*USB3.0 Type A (前面板); 2*USB2.0 Type A(后面板) ,1*USB2.0 TypeA内置 8位隔离输出1*10-pin端子和8位隔离输入1*10-pin端子; 可选16位DIO 2*10-pin端子(前面板)； 2*RS232/422/485 DB9 公头(后面板) 1*Audio-out和1*MIC3.5音频接口(后面板) CPU核显1*HDMI +1*DP+1*VGA(前面板); GPU独显3*DP+1*HDMI(后面板) |
| 指示灯 | 1*电源指示灯, 1*硬盘指示灯, 3*CPU温度等级指示灯（Red为警告, Yellow为高温, Green为常温） |
| 控制开关 | 1*电源开关, 1*复位开关；1*2pin端子开关信号, 1*AT/ATX选择开关;1*CMOS/Clear选择开关 |
| 电源要求 | DC 6~48V输入, 带ACC信号,5-pin端子接口(前面板),功耗: TDP 24V/4.83A(I5-7500T CPU+GTX 1060M GPU) |
| 看门狗定时器 | 可编程超时中断或系统复位，1到255秒 |
| 操作系统 | Windows 7, Windows 10, Linux Fedora,Ubuntu (注：第七代Intel® Kabylake-S处理器不支持Windows 7 OS) |
| 构造 | 铝矩型材散热外壳，SGCC前后烤漆面板，SGCC底盖和减震支架 |
| 颜色 | 银灰色 |
| 安装方式 | 桌面式安装，缓冲橡胶脚垫减震安装 |
| 尺寸 | (W*H*D)：284*222*81mm |
| 净重 | 5.60kg(带减震底盘，无GPU) |
| 工作温度 | -20°C～65°C – 35W CPU无风扇，无GPU -10°C～50°C – 35W CPU无风扇，带有风扇80W GPU |
| 存储温度 | -40°C~85°C |
| 存储湿度 | 10~90%@40°C, 无冷凝 |
| 振动 | 5grms/5~500Hz/随机/工作状态(SSD);1grms/5~500Hz/随机/工作状态(HDD) |
| 冲击 | 55g峰值加速度(持续11ms)(SSD);25g峰值加速度(持续11ms)(HDD） |
| EMC/认证 | CE/FCC Class B,E-Mark |
